Pásová kotva

Pro kotvení rámů se osvědčily jednostranné páskové kotvy, s ohledem na eliminaci tepelných mostů. Kotva přenáší pouze zatížení působící kolmo na rovinu rámu. Vzdálenosti mezi rámem a stěnou je vhodné vymezit podložkou. Jedná se o neprůchozí způsob kotvení, kdy oproti okenní šroubům či rámovým hmoždinkám nedochází ke kompletnímu provrtání okna. Kotevní plech je pouze nacvaknut, v případě PVC oken, nebo přišroubován krátkým vrutem k boční části rámu okna. Plechy by měly být ošetřeny vůči korozi pomocí galvanického zinkování.

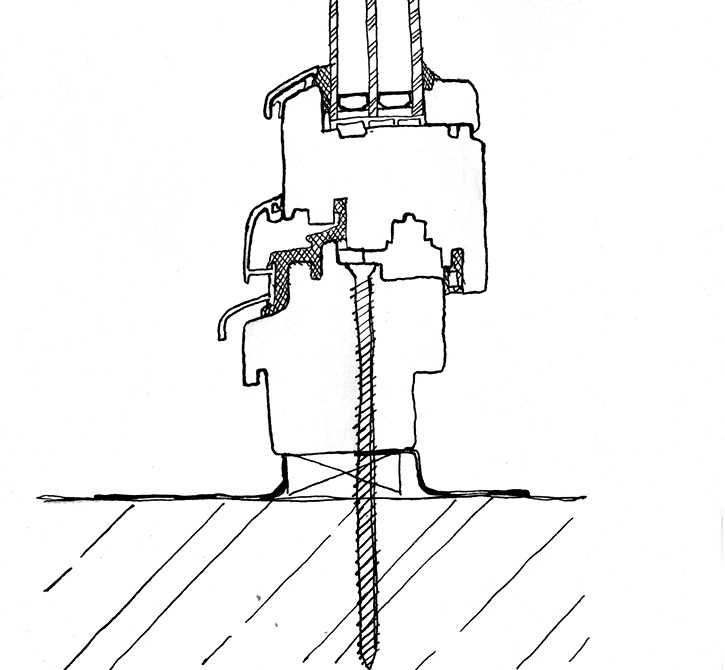

Okenní šroub a kovová rámová hmoždinka




Jednoznačně nejrozšířenější a nejvíce používaný kotevní prvek u nás použitelný do většiny stavebních materiálů. Okenní šourb je možné použit i v dutých cihlách. Naproti tomu je rámová hmoždinka vhodná pouze pro použití do betonu, kamene, cihly a plných tvárnic. Okenní šroub tzv. turbošroub má průměr 7,5 mm a je dodáván v různých délkách. Hlava šroubu je většinou zápustná nebo válcová. Vhodná povrchová úprava proti korozi je stříbrné chromátování. V případě použití obou těchto kotev je potřeba se vyvarovat vrtání otvorů ve spodní části PVC profilů, jestliže to konkrétní případ umožňuje. Kotvení u některých profilů totiž prochází skrz část, která slouží k odvodu zatečené vody. Pokud je ale potřeba z nějakého důležitého důvodu skrz tuto část vrtat, musí být poté hlava šroubu a vzniklý otvor pečlivě utěsněny.

Doporučené minimální hloubky zapuštění šroubu do různých podkladů:
  • beton: min. 30 mm
  • plná cihla: min. 50 mm
  • plná tvárnice: min. 50 mm
  • děrovaná cihla: min. 70 mm

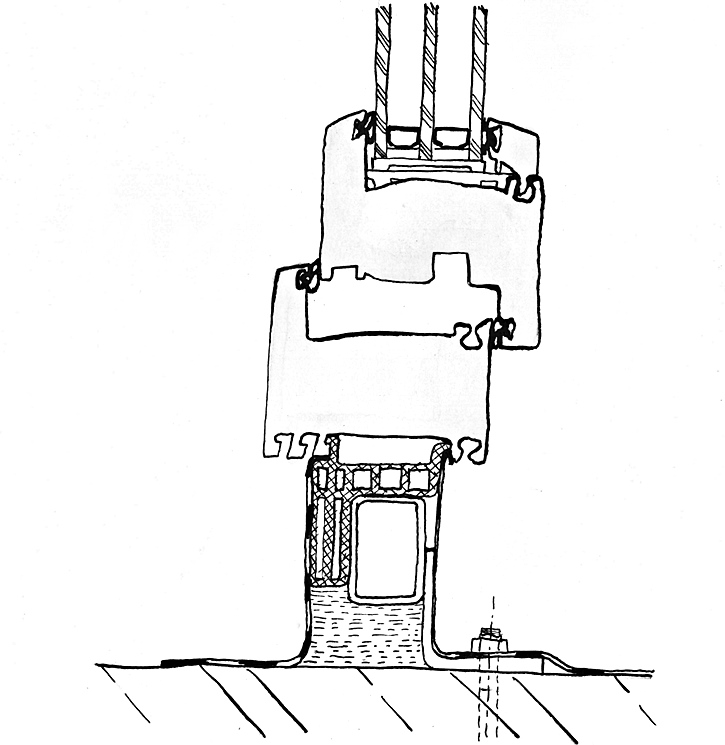

Zakládací profil upevněný do zdi pomocí plastové hmoždinky nebo chemické kotvy



Kovový nebo plastový profil bývá osazován v rovině probíhající izolace nebo při nerovném parapetu. Zajišťuje prostor pro tepelnou izolaci pod vnějším parapetem. Řešením pro ukotvení profilu do zdi je kvalitní nylonová hmoždinka, opkud se jedná o duté materiály. Pokud je nejdůležiějším faktorem vysoká zátěž, způsobená váhou okna, je nejlepší použít systém chemických malt. Jedná se o nejmodernější způsob kotvení, vhodný pro plné i duté materiály. Jedná o dvoukomponentní chemické malty, složené ze syntetické pryskyřice a tvrdidla. Do předvrtaného otvoru se injektuje chemická malta a poté vloží ocelový svorník, závitová tyč nebo šroub vhodného tvaru a rozměru.

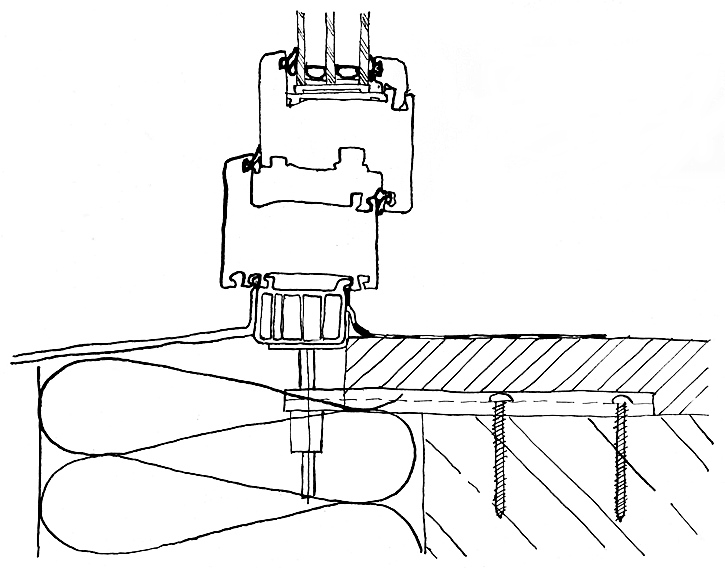

Úhelník nebo konzola

Použití v rovině probíhající izolace. Je nutné dostatečně dimenzovat úhelníku, zajistit překrytí profilu tepelnou izolací, ochranu vůči korozi a dodržet konstrukční podklady výrobce kotvení. Statické posouzení se doporučuje. Vnitřní fóliový uzávěr připojovací spáry nesmí být porušen stykem s kotvicí konzolou.
