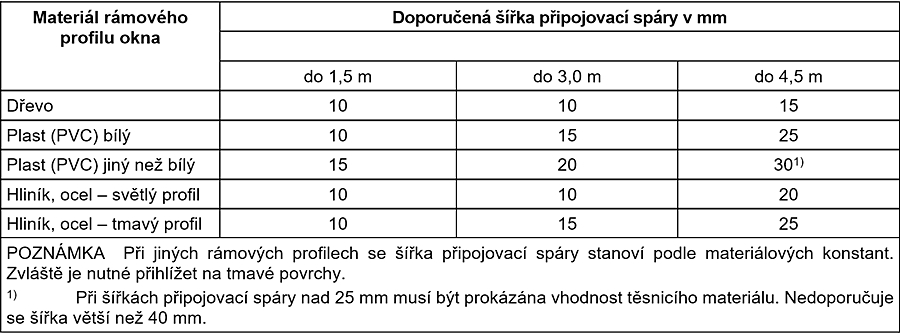

Otvor a velikost připojovací spáry

Otvor musí umožnit funkční provedení připojovací spáry. V praxi to znamená, že otvor musí mít dostatečnou velikost, tvar a kvalitu povrchu, aby se do nich dalo okno mechanicky upevnit a vzniklá spára dotěsnit. Doporučená minimální šíře spáry je 1cm a maximální šíře 4 cm. Přičemž platí, že v projektové dokumentaci by měla být jasně uvedena minimální a maximální šířka připojovací spáry.



Ochrana okna a příprava otvoru ve zdi

• Zeď nesmí mačkat okno: Když dům sedá nebo se hýbe konstrukce, nesmí to okno zkroutit. Okno musí jít pořád lehce otevírat a musí dál dokonale těsnit.

• Pevné ukotvení: Otvor ve zdi musí bezpečně unést váhu celého okna i nápor silného větru.

• Čistý a rovný podklad: Zeď kolem okna musí být správně připravená a rovná, aby se mezera dala kvalitně zapěnit a utěsnit všemi izolačními páskami.

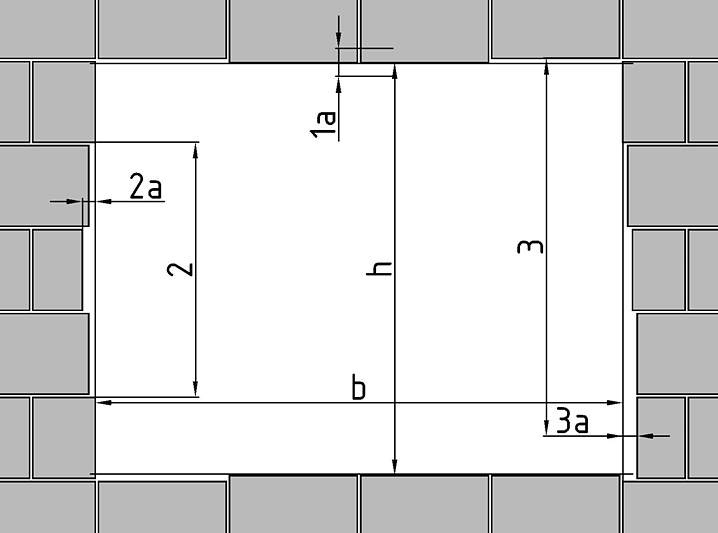

Přesnost stavebního otvoru

b - šířka otvoru | h - výška otvoru | 1a - mezní odchylka stavebního otvoru: tabulka 1 | 2 - vztažná délka | 2a - tolerance rovinnosti: tabulka č. 2 | 3 - vztažná délka | 3a - tolerance svislosti a vodorovnosti: tabulka č. 3





Mezní odchylky pro rozměry otvoru (č. 1)

Jmenovité rozměry stavebního otvoru [m]	do 1 m	od 1 m do 3 m	od 3 m do 6 m
	Mezní odchylka (mm)
Stavební otvor s neupraveným povrchem	± 10	± 12	± 16
Stavební otvor s upraveným povrchem	± 8	± 10	± 12





Rovinnost, svislost a vodorovnost podladů

Ne vždy jsou stěny otvoru opravdu připravené a rovné. Povrch by měl být rovinný s minimálníma odchylkami. Přečnívající materiál na povrchu je potřeba odstranit, vpadlé nerovnosti doplnit. Vždy je třeba dbát na to, aby povrch byl únosný a neobsahoval volné částice a uvolňující se vrstvy.



Tolerance rovinnosti ostění (č. 2)

Vztažný rozměr [m]	do 0,1 m	do 1 m	do 4 m	do 10 m
	Tolerance (mm)
Stavební otvor s neupraveným povrchem	5	10	15	25
Stavební otvor s upraveným povrchem	3	5	10	20



Tolerance svislosti a vodorovnosti (č.3)

Vztažný rozměr [m]	do 0,5 m	od 0,5 m do 1 m	od 1 m do 3 m	od 3 m do 6 m
	Tolerance [mm]
Odklon hrany	3	6	8	12

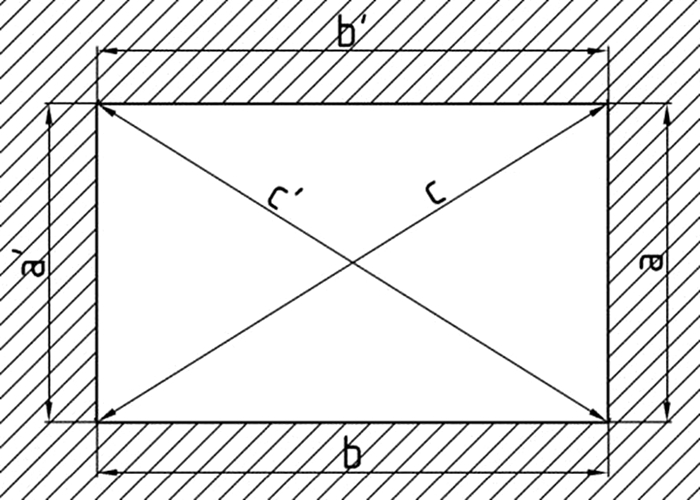

Pravoúhlost otvoru

Před montáží okna jakékoliv velikosti je potřeba zajistit pravoúhlost otvoru. Limitní tolerance rozdílnosti úhlopříček otvoru jsou uvedeny níže.

Vztažný rozměr [m] větší z rozměrů a a b	do 1 m	od 1 m do 3 m	od 3 m do 6 m
	Tolerance [mm] = |c-c‘|
Rozdíl úhlopříček	6	8	12





Čistota a únosnost podkladu

Ostění tvoří podklad budoucí připojovací spáry. Proto je nutné, aby byl únosný bez prachu, nečistot a napadení plísněmi nebo houbami. Čištění podkladu se provádí ometením, oškrabáním, popřípadě omytím tlakovou vodou. V případech, kdy není povrch dostatečně pevný nebo nelze dobře vyčistit, je doporučena jeho impregnace. Pokud není známá příčina napadení povrchu plísněmi, je doporučeno zajištění vyschnutí a opatření chemickými prostředky. Zejména u parapetního zdiva, které bude přenášet váhu okna nebo balkónových dveří,  je potřeba zajistit jeho pevnost. Doporučená minimální pevnost je 80 kg na 1 m². V případech, že podklad nemá potřebnou pevnost, je potřeba zpevnění a sanace.
